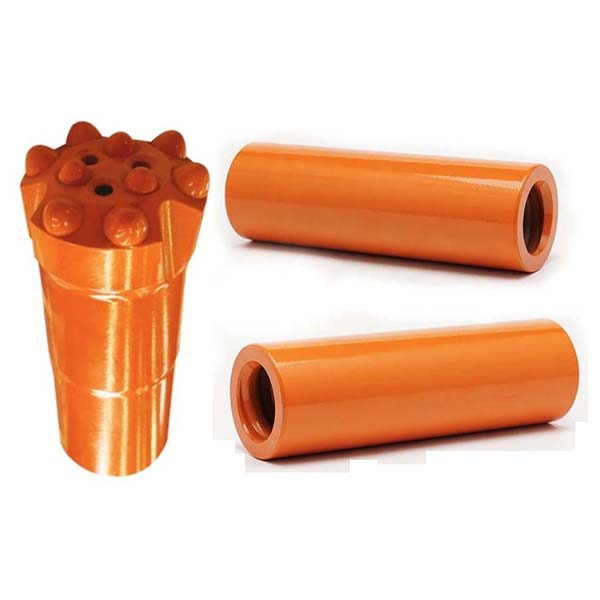

T51 urbis ar ievelkamu pogu un padziļinātu centru, paredzēts stacionārajiem urbšanas rīkiem

Name: T51 urbis ar ievelkamu pogu un padziļinātu centru, paredzēts stacionārajiem urbšanas rīkiem
Brand: beentools

T51 sērijas urbji un savienojuma uzmavas galvenokārt tiek izmantotas kopā ar pilnībā hidrauliskām kāpurķēžu tipa urbšanas iekārtām atklāta tipa akmens karjeru izstrādei, cementa izejvielu ieguvei un liela diametra akmens spridzināšanas darbiem.

Sazinieties ar mums

Apraksts

T51 vītņotā urbja pārskats

T51 vītņotajam urbim ir augsts urbšanas ātrums, kas paātrina projekta pabeigšanu, un tas ir pieejams par pieņemamu cenu, nodrošinot lielisku ekonomisko vērtību.
Šajā tīmekļa lapā galvenokārt tiek iepazīstināts ar T51 vītņoto pogas urbi, T51 ievelkamo pogas urbi, T51 ievelkamo pogas urbi ar pazeminātu centru un savienojuma uzmavu.

Tehniskā informācija

T51 vītņotā urbja tehniskā informācija

Savienojuma vītne:T51
Galvas materiāls:volframa karbīds
Urbja korpusa materiāls:Augstas izturības leģētais tērauds
Skalošanas rievas:Izvietotas pa visu urbja garumu, lai nodrošinātu skaidu aizvākšanu un dzesēšanu
Galvas konstrukcija:Poga formas
Diametrs:89 mm, 102 mm, 115 mm un 127 mm
Poga leņķis:35 grādi un 40 grādi
Mērīšanas pogas:9×12 mm, 9×12 mm utt.
Centrālās pogas:6×10 mm, 6×12 mm, 7×13 mm utt.
Svars:4,0 kg un 9,5 kg
Galvas ražošanas process:Karstās presēšanas inkrustācijas tehnoloģija
Citi ražošanas procesi:Pilnīga karbonizācijas termiskā apstrāde, augstfrekvences apstrāde un fosfatēšana

Savienotājuzmavas tehniskie parametri

Veidi:Vidējais apturējs un redukcija
Vītņu savienojumu veidi:T51 un T45
Garums:235 mm
Diametrs:72 mm un 77 mm
Materiāls:Kalts augstas izturības leģētais tērauds
Ražošanas process:Pilnīga karburizācijas termiskā apstrāde
Svars:4,0 kg, 4,2 kg un 4,3 kg

Poga-urbis

T51 urbšanas uzgalis ar ievelkamu pogu centrēšanai, paredzēts galda urbšanas instrumentiem
Vītņurbis, pogas	D (mm)	D (collas)	Pogu kalibrs	Poga Centrs	Poga leņķis	Vītne	Pasūtījuma numurs	Svars (kg)
Poga	89	3 1/2	9 x 11 mm	6 x 10 mm	35 grādi	T51	B173-8915-7805	4,0
	102	4	9 x 12 mm	6 x 12 mm	35 grādi	T51	B173-0215-7805	4,8
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 grādi	T51	B173-1515-7805	7,0
	127	5	9 x 14 mm	6 x 13 mm	35 grādi	T51	B173-2715-7805	8,0
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 grādi	T51	B173-8915-7864	4,8
Poga	89	3 1/2	8 x 12 mm	6 x 11 mm	35 grādi	T51	B173-8914-7805	4,0
	102	4	8 x 13 mm	7 x 12 mm	35 grādi	T51	B173-0215-7805	6,6
	115	4 1/2	8 x 14 mm	7 x 13 mm	35 grādi	T51	B173-1515-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 grādi	T51	B173-2715-7805	9,4
	89	3 1/2	8 x 11 mm	7 x 11 mm	40 grādi	T51	B173-8915-7864	4,0
	102	4	8 x 13 mm	7 x 12 mm	40 grādi	T51	B173-0215-7864	6,6
Poga, plakana, atgriežamā	89	3 1/2	9 x 11 mm	6 x 10 mm	35 grādi	T51	B174-8915-7805	4,9
	102	4	9 x 12 mm	6 x 12 mm	35 grādi	T51	B174-0215-7805	7,1
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 grādi	T51	B174-1515-7805	9,5
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 grādi	T51	B174-8915-7864	4,9
Poga, ar ieplaku vidū, atgriežama	89	3 1/2	8 x 12 mm	6 x 11 mm	35 grādi	T51	B176-8914-7805	4,7
	102	4	8 x 13 mm	6 x 12 mm	35 grādi	T51	B176-0214-7805	5,3
	115	4 1/2	8 x 14 mm	6 x 13 mm	35 grādi	T51	B176-1514-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 grādi	T51	B176-2715-7805	8,0
	89	3 1/2	8 x 12 mm	5 x 11 mm	40 grādi	T51	B176-8913-7864	4,7
	102	4	8 x 13 mm	6 x 12 mm	40 grādi	T51	B176-0214-7864	5,3
	115	4 1/2	8 x 14 mm	7 x 13 mm	40 grādi	T51	B176-1515-7864	7,0

Savienojuma uzmava

Vītņotā savienojuma uzmava
Savienojuma uzmava	L (mm)	L (collas)	D (mm)	D (collas)	Vītne	Pasūtījuma numurs	Svars (kg)
Vidējais apturējs	235	9 1/4	72	2 27/32	T51	320-7223-7878	4,0
Vidējais apturējs	235	9 1/4	77	3 1/32	T51	320-7723-7878	4,3
Redukcija	235	9 1/4	72	2 27/32	T51, T45	330-7223-7877	4,2
