T45 vītņots atgriežamais urbis atklāto karjeru izstrādei

Name: T45 vītņots atgriežamais urbis atklāto karjeru izstrādei
Brand: beentools

T45 vītņotais urbšanas uzgalis ir piemērots vidēji cietām un cietām iežu formācijām. Tam ir standartizēts T45 vītņots savienojums, kas nodrošina savietojamību ar dažādām urbšanas iekārtām un urbšanas stieņiem, tādējādi nodrošinot uzticamu un efektīvu jaudas pārnesi.

Sazinieties ar mums

Apraksts

T45 vītņotā urbja pārskats

T45 vītņotā urbja galvenā vērtība slēpjas tā līdzsvarotajā veiktspējā attiecībā uz urbšanas ātrumu, izturību un rentabilitāti. To plaši izmanto galda urbšanas un ražošanas urbšanas darbos.

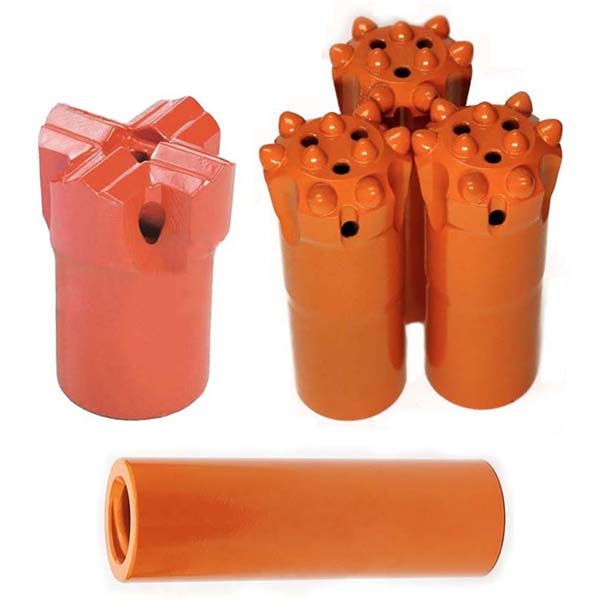

Šajā tīmekļa lapā galvenokārt tiek iepazīstināts ar T45 vītņoto pogas urbi, T45 ievelkamo pogas urbi, T45 ievelkamo pogas urbi ar pazeminātu centru, T45 vītņoto X urbi un savienojuma uzmavu.

Tehniskā informācija

T45 vītņotais urbis

Savienojuma vītne:T45
Galvas materiāls:volframa karbīds
Urbja korpusa materiāls:Augstas izturības leģētais tērauds
Skalošanas rievas:Izvietotas pa visu urbja garumu, lai nodrošinātu skaidu aizvākšanu un dzesēšanu
Galvas konstrukcija:Poga formas
Diametrs:76 mm, 89 mm un 102 mm
Poga leņķis:30 grādi, 35 grādi un 40 grādi
Mērītāju pogas:7×12 mm, 8×11 mm utt.
Centrālās pogas:4×11 mm, 4×12 mm, 6×13 mm utt.
Svars:2,4 kg un 6,4 kg
Galvas ražošanas process:Karstās presēšanas inkrustācijas tehnoloģija
Citi ražošanas procesi:Pilnīga karburizācijas termiskā apstrāde, augstfrekvences apstrāde un fosfatēšana

T45 vītņots X urbis

Savienojuma vītne:T45
Galvas materiāls:Iestrādāti volframa karbīda zobi
Urbja korpusa materiāls:Augstas izturības leģētais tērauds
Skalošanas rievas:Izvietotas pa visu urbja garumu, lai novadītu atkritumus un dzesēšanas šķidrumu
Galvas konstrukcija:X-veida un krusta veida
H x T:16×10 mm
Diametrs:76 mm
Svars:2,5 kg

Savienojuma uzmava

Veidi:Vidējais apturējs un redukcija
Vītņu savienojumu veidi:T45 un R38
Garums:200 mm un 207 mm
Diametrs:66 mm
Materiāls:Kalts augstas izturības leģētais tērauds
Ražošanas process:Pilnīga karbonizācijas termiskā apstrāde
Svars:3,1 kg un 3,2 kg

Poga-urbis

T45 vītņots ievelkamais urbis atklāto karjeru izstrādei
Vītņots urbis, pogas	D (mm)	D (collas)	Pogu diametrs	Pogu centrs	Poga leņķis	Vītne	Pasūtījuma numurs	Svars (kg)
Poga	76	3	7 x 12 mm	4 x 12 mm	35 grādi	T45	B173-7611-7705	2,4
Poga	76	3	7 x 12 mm	4 x 11 mm	35 grādi	T45	B173-7611-7765	2,4
Poga	76	3	8 x 11 mm	6 x 10 mm	35 grādi	T45	B173-7614-7705	2,6
Poga	76	3	8 x 11 mm	6 x 10 mm	40 grādi	T45	B173-7614-7764	2,6
Poga	89	3 1/2	8 x 13 mm	5 x 13 mm	35 grādi	T45	B173-8913-7705	3,8
Poga	89	3 1/2	8 x 13 mm	6 x 13 mm	35 grādi	T45	B173-8914-7765	3,8
Poga	89	3 1/2	9 x 11 mm	5 x 11 mm	40 grādi	T45	B173-8914-7704	4,7
Poga	102	4	9 x 12 mm	6 x 12 mm	35 grādi	T45	B173-0215-7705	6,7
Poga	76	3	8 x 11 mm	6 x 10 mm	30 grādi	T45	B175-7614-7703	2,6
	89	3 1/2	8 x 12 mm	6 x 11 mm	35 grādi	T45	B175-8914-7705	4,4
	102	4	8 x 13 mm	7 x 12 mm	40 grādi	T45	B175-0215-7704	6,4
	76	3	8 x 11 mm	6 x 10 mm	35 grādi	T45	B175-7614-7765	2,5
	89	3 1/2	8 x 12 mm	7 x 11 mm	40 grādi	T45	B175-8915-7764	4,4
Poga, plakana, atgriežamā	76	3	8 x 12 mm	4 x 11 mm	35 grādi	T45	B174-7612-7705	3,2
Poga, plakana, atgriežamā	76	3	8 x 12 mm	4 x 11 mm	40 grādi	T45	B174-7612-7764	3,2
Poga, plakana, atgriežama	89	3 1/2	9 x 11 mm	6 x 10 mm	35 grādi	T45	B174-8915-7705	4,2
	102	4	9 x 12 mm	6 x 12 mm	35 grādi	T45	B174-0215-7705	5,8
	89	3 1/2	9 x 12 mm	6 x 10 mm	40 grādi	T45	B174-8915-7764	4,7
	102	4	9 x 12 mm	6 x 12 mm	40 grādi	T45	B174-0215-7764	6,4
Poga, ar padziļinājumu vidū, atgriežama	70	2 3/4	6 x 11 mm	4 x 10 mm	40 grādi	T45	B176-7010-7704	2,2
	76	3	8 x 11 mm	6 x 10 mm	30 grādi	T45	B176-7614-7703	2,6
	89	3 1/2	8 x 12 mm	6 x 11 mm	35 grādi	T45	B176-8914-7705	3,8
	102	4	8 x 13 mm	7 x 12 mm	35 grādi	T45	B176-0215-7705	5,3
	76	3	8 x 11 mm	6 x 10 mm	35 grādi	T45	B176-7614-7765	2,6
	89	3 1/2	8 x 12 mm	7 x 11 mm	40 grādi	T45	B176-8915-7764	3,8
	102	4	8 x 13 mm	7 x 12 mm	40 grādi	T45	B176-0215-7764	5,3

X urbis

T45 vītņots X urbis
Vītņurbis, ieliktnis	D (mm)	D (collas)	Ieliktņa H x T	Vītne	Pasūtījuma numurs	Svars (kg)
X bits	89	3 1/2	16 x 10 mm	T45	B168-8916-7710	5,0

Savienojuma uzmava

Vītņotā savienojuma uzmava
Savienojuma uzmava	L (mm)	L (collas)	D (mm)	D (collas)	Vītne	Pasūtījuma numurs	Svars (kg)
Vidējais apturējs	207	8 1/16	66	2 3/8	T45	B302-6620-7777	3,1
Redukcija	200	8 1/16	66	2 3/8	T45, T38	B303-6620-7776	3,2
Redukcija	207	8 1/16	66	2 3/8	T45, T51	B303-6620-7778	3,2
