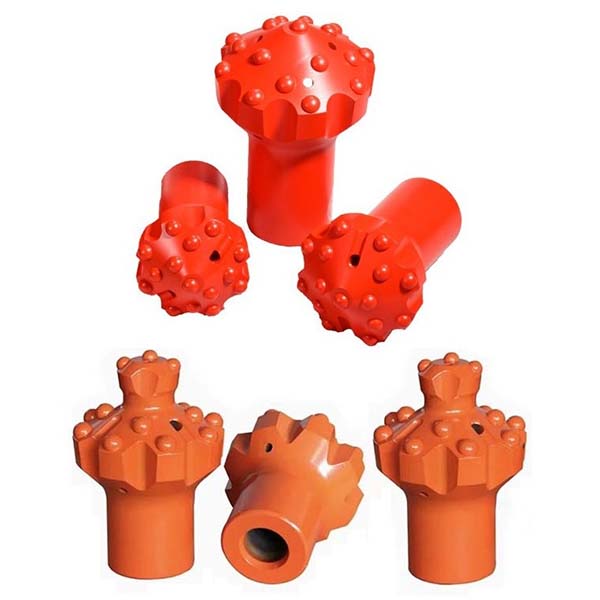

R35 kupolveida vadības urbis, pazīstams arī kā paplašināšanas urbis

Pilotfrēzes uzgalis – parametri

Pilotfrēzes urbja parametri ietver diametru, garumu, svaru un piemērojamo urbšanas iekārtas tipu.

Tehniskie dati

1. R35 pilotu paplašinātāja urbja, ko sauc arī par R35 pilotu paplašināšanas urbi, diametrs ir 89 mm.
2. R35 pilotu paplašinātāja urbja, ko sauc arī par R35 pilotu paplašināšanas urbju, diametrs ir 102 mm.
3. R35 kupolveida urbšanas uzgalim, ko sauc arī par R35 kupolveida urbšanas uzgali, diametrs ir 127 mm.

Tehniskā informācija par R35 kupolveida un pilotu paplašinātāju

• Savienojuma vītne: R35
• Galvas materiāls: volframa karbīds
• Urbja korpusa materiāls: augstas izturības leģētais tērauds
• Sārņu rievas: izvietotas gar visu urbi, lai nodrošinātu skaidu aizvākšanu un dzesēšanu
• Galvas konstrukcija: sfēriski pogas
• Diametrs: 89 mm, 102 mm un 127 mm
• Mērīšanas pogu leņķis: 35 grādi
• Mērīšanas pogas: 12×12 mm un 12×13 mm
• Centrālās pogas: 3×10 mm un 3×13 mm
• Svars: no 3,2 kg līdz 4,8 kg
• Galvas ražošanas process: karstā kausējuma ieliktņu tehnoloģija
• Citi ražošanas procesi: pilnīga karbonizācijas termiskā apstrāde, augstfrekvences apstrāde un fosfatēšanas process
