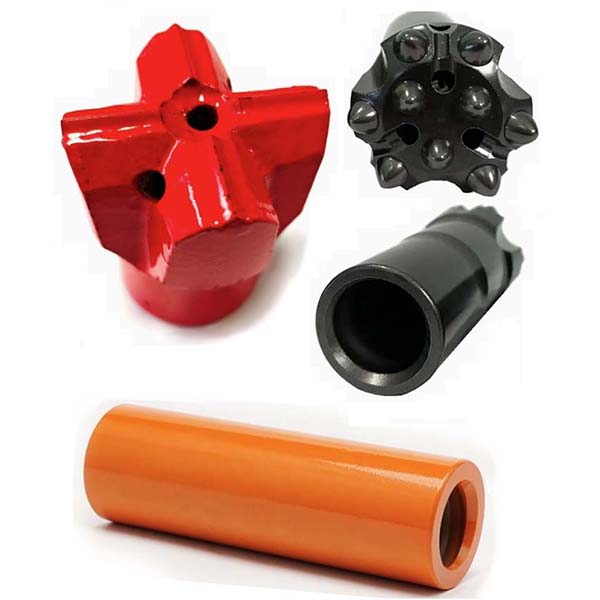

R32 pogu krustveida urbis un savienojuma uzmava tunelu urbšanai

Name: R32 pogu krustveida urbis un savienojuma uzmava tunelu urbšanai
Brand: beentools

Šī R32 pogu krustveida urbju un savienotājuzmavu sērija galvenokārt tiek izmantota urbšanas darbiem ar augšējo āmuru, parasti kopā ar hidrauliskajiem akmens urbjiem. Urbji ar augšējo āmuru tiek savienoti ar urbšanas stieni ar vītņu palīdzību, lai veiktu urbšanas darbus.

Sazinieties ar mums

Apraksts

Produkta apraksts

Šajā lapā galvenokārt tiek iepazīstināts ar R32 vītņoto pogas urbi, R32 vītņoto krustveida urbi un savienojuma uzmavu, kuras plaši izmanto tunelēšanas jumbo urbšanas rīkos.

R32 vītņotā pogas urbja tehniskie parametri

Savienojuma vītne:R32
Galvas materiāls:volframa karbīds
Urbja korpusa materiāls:Augstas izturības leģētais tērauds
Skalošanas rievas:Izvietotas pa visu urbja garumu, lai nodrošinātu atgriezumu aizvākšanu un dzesēšanu
Galvas konstrukcija:Sfēriski pogas
Diametrs:43 mm, 45 mm, 51 mm utt.
Pogu leņķis:30 grādi un 35 grādi
Pogu izmēri:5 x 10 mm, 6 x 10 mm utt.
Centrālās pogas:2 x 9 mm, 2 x 10 mm utt.
Svars:0,6 kg līdz 1,0 kg
Galvas izgatavošanas process:Karstā montāža
Citi ražošanas procesi:Pilnīga karburizācijas termiskā apstrāde, augstfrekvences apstrāde un fosfatēšana

R32 vītņotā krustveida urbja tehniskie parametri

Savienojuma vītne:R32
Galvas materiāls:Iestrādāti volframa karbīda pogas
Urbja korpusa materiāls:Augstas izturības leģētais tērauds
Skalošanas rievas:Izvietotas pa visu urbja garumu, lai novadītu atgriezumus un šķidrumus, kā arī dzesēšanas šķidrumu
Galvas konstrukcija:Krustveida
HxT:12 x 8 mm, 16 x 10 mm
Diametrs:43 mm, 51 mm utt.
Svars:0,8 kg līdz 1,1 kg

Savienotājuzmavas tehniskie parametri

Tips:Vidējais fiksators
Vītņsavienojums:T38 un R38
Garums:170 mm un 190 mm
Diametrs:55 mm
Materiāls:Kalts augstas izturības leģētais tērauds
Ražošanas process:Pilnīga karbonizācijas termiskā apstrāde
Svars:1,8 kg un 2,0 kg

Poga-urbis

R32 vītņots pogas uzgalis
Vītņots uzgalis, pogveida	D (mm)	D (collas)	Pogu izmērs	Pogu centrs	Poga leņķis	Vītne	Pasūtījuma numurs	Svars (kg)
Poga	43	1 11/16	5 x 10 mm	2 x 9 mm	30 grādi	R32	B173-4307-5403	0,6
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 grādi	R32	B173-4507-5403	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 grādi	R32	B173-4807-5405	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 grādi	R32	B173-5107-5405	1,2
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 grādi	R32	B173-4507-5463	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 grādi	R32	B173-4807-5465	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 grādi	R32	B173-5107-5465	1,2
Poga	45	1 3/4	6 x 10 mm	2 x 9 mm	35 grādi	R32	B173-4508-5405	0,7
	48	1 7/8	6 x 10 mm	2 x 9 mm	40 grādi	R32	B173-4808-5404	0,8
	51	2	6 x 11 mm	2 x 10 mm	40 grādi	R32	B173-5108-5404	1,2
Poga	43	1 11/16	6 x 10 mm	3 x 8 mm	30 grādi	R32	B173-4309-5403	0,6
	45	1 3/4	6 x 10 mm	3 x 9 mm	30 grādi	R32	B173-4509-5403	0,7
	48	1 7/8	6 x 10 mm	3 x 9 mm	35 grādi	R32	B173-4809-5405	0,8
	51	2	6 x 11 mm	3 x 9 mm	35 grādi	R32	B173-5109-5405	1,0
Poga	48	1 7/8	6 x 10 mm	3 x 9 mm	30 grādi	R32	B173-4809-5463	0,8
Poga	51	2	6 x 10 mm	3 x 9 mm	35 grādi	R32	B173-5109-5465	1,0
