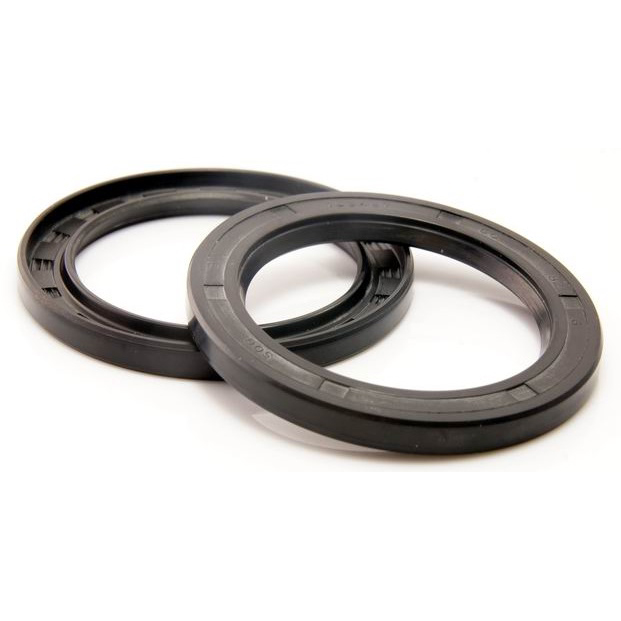

TC tipa simmerring eļļas blīvējums ar dubultām lūpām motoram un augstai temperatūrai

TC tipa skeleta eļļas blīvējums, perifērā gumija, iekšējais pilns iepakojums, dubultās lūpas tipa eļļas blīvējums ar atsperi iekšpusē, pazīstams arī kā lūpu blīvējuma gredzens. Tas ir viens no izplatītākajiem skeleta eļļas blīvējuma standarta modeļiem, pazīstams arī kā lūpu blīvējums, standarta daļu eļļas blīvējums. Tas pieder pie rotējošiem eļļas blīvējumiem, ko izmanto blīvēšanai eļļā un putekļainos apstākļos, izturot spiedienu 0,03 MPa (0,3 kgf/m) robežās.²), un to plaši izmanto. Atbilstoši atšķirīgam mediju lietojumam, spiedienam un temperatūrai izvēlieties atšķirīgu materiālu. Parastie materiāli ir: butila gumijas skeleta eļļas blīvējums, fluora gumijas skeleta eļļas blīvējums, silikona skeleta eļļas blīvējums utt.

1. Īpašības:
   • Augsta blīvējuma veiktspēja: TC tipa eļļas blīvslēgi ir izstrādāti tā, lai nodrošinātu izcilu blīvēšanas veiktspēju un novērstu eļļas vai citu šķidrumu noplūdi.
   • Augsta nodilumizturība: skeleta eļļas blīvējuma kontaktvirsma parasti ir izgatavota no nodilumizturīga materiāla, kam ir laba nodilumizturība.
   • Augsta temperatūras izturība: spēj normāli darboties augstākas temperatūras apstākļos, piemērots augstas temperatūras videi.
   • Laba putekļu izturība: efektīvi novērš ārējo putekļu un daļiņu iekļūšanu iekārtas iekšpusē.
   • Ķīmiskā izturība: atkarībā no dažādiem materiāliem daži TC tipa eļļas blīvējumi var izturēt arī konkrētu ķīmisko vielu eroziju.
2. TC tipa skeleta eļļas blīvējuma struktūra galvenokārt ietver šādas daļas:
   • skelets: To izmanto, lai nodrošinātu eļļas blīvējuma balsta spēku un formu saglabāšanas spēju.
   • Blīvējuma mala: galvenokārt saskaras ar vārpstas virsmu un nodrošina blīvējuma efektu, parasti izgatavota no elastīga materiāla, piemēram, Vitona, neoprēna. Blīvējuma spailes konstrukcija nodrošina labu blīvējuma veiktspēju.
   • Putekļu lūpa: Dažas TC tipa eļļas blīves ir aprīkotas ar papildu putekļu lūpu, lai vēl vairāk novērstu putekļu un daļiņu iekļūšanu blīvējuma zonā.
   • Atspera: Blīvējuma spailes iekšpusē parasti ir neliela atspere, kas uztur kontaktspiedienu starp blīvējuma spaili un vārpstu, tādējādi nodrošinot blīvējuma efektu.
3. TC tipa skeleta eļļas blīvējuma darbības princips balstās uz šādiem punktiem:
   • Blīvējuma lūpu spiediens: Blīvējuma lūpa veido blīvējuma virsmu uz rotējošās vārpstas virsmas, novēršot šķidruma vai gāzes noplūdi berzes rezultātā. Atsperes funkcija ir uzturēt kontaktspiedienu starp blīvējuma lūpu un vārpstu, lai nodrošinātu blīvējuma efektu.
   • Skeleta balsts: Skelets nodrošina strukturālu atbalstu, kas ļauj blīvējuma spurai palikt pareizā pozīcijā un saglabāt formas stabilitāti.
   • Putekļu necaurlaidības funkcija: Putekļu necaurlaidīgā lūpa neļauj ārējām daļiņām iekļūt blīvējuma zonā, tādējādi pagarinot eļļas blīvējuma kalpošanas laiku.

Materiāla īpašības un pielietojums

Skeleta tipa eļļas blīvējumi – TC butila gumijas eļļas blīvējumi:Raksturīga īpaši laba izturība pret benzīnu un alifātisko ogļūdeņražu eļļām, kas ir otrā vietā pēc polisulfīda kaučuka, akrilāta un fluoroelastomēra izturības un pārspēj citas vispārējas nozīmes gumijas. Karstumizturība ir laba, hermētiskums, izturība pret nodilumu un ūdensizturība ir labāka, un saķeres spēks ir spēcīgs. Trūkumi ir vāja izturība pret aukstumu un ozonu, zema izturība un elastība, vāja izturība pret skābēm, vāja elektriskā izolācija un vāja izturība pret polāriem šķīdinātājiem. Temperatūras diapazons: aptuveni no -25 °C līdz +100 °C. Galvenokārt izmanto dažādu eļļām izturīgu izstrādājumu, piemēram, šļūteņu, blīvēšanas izstrādājumu u. c., ražošanā.

Skeleta tipa eļļas blīvējums-TC fluoroelastomēra eļļas blīvējums:Fluorelastomēra eļļas blīvējums ar izturību pret skābēm un sārmiem, eļļas izturība, eļļas izturība, eļļas izturīga gumija var būt izturīga arī pret augstu temperatūru eļļas blīvējumā; elektriskā izolācija, mehāniskās īpašības, ķīmiskā izturība, izturība pret ozonu, izturība pret atmosfēras novecošanos ir izcilas. Temperatūras diapazons: no -25 °C līdz +250 °C. Trūkumi ir slikta apstrādājamība, slikta aukstumizturība, augsta cena, zema elastība un caurlaidība. Galvenokārt izmanto aizsardzības rūpniecībā, lai ražotu lidmašīnas, raķetes, kas ir vakuumizturīgas, izturīgas pret augstām temperatūrām, ķīmiski izturīgas, blīvēšanas materiālus, šļūtenes vai citas detaļas, un automobiļu rūpniecībā.

Skeleta tipa eļļas blīvslēgs-TC silikona eļļas blīvslēgs:Silikona kaučuka blīvējums ir izturīgs gan pret augstām, gan zemām temperatūrām, lieliska elektriskā izolācija, augsta stabilitāte pret termisko oksidāciju un ozonu, kā arī izturība pret eļļu, šķīdinātājiem, ķimikālijām u. c., kas ļauj paplašināt silikona gumijas pielietojumu dažādās eļļas vidēs, skābju vidē, ķīmisko šķīdinātāju vidē. Trūkumi ir: zemāka mehāniskā izturība, izturība pret eļļām, šķīdinātājiem un slikta izturība pret skābēm un sārmiem, grūtāk vulkanizējams, augstākas cenas. Temperatūras diapazons: no -55 °C līdz +225 °C. Savukārt silikona gumijas eļļas blīvējuma īpašo īpašību dēļ to plaši izmanto aviācijas, instrumentu, elektronisko un elektrisko ierīču, navigācijas, metalurģijas, mašīnu, automobiļu, medicīnas un veselības aprūpes un citu detaļu blīvēšanā.
