Vienslāņu daļējas pārklāšanās viļņu atsperu paplāksnesir kompakti, efektīvi mehāniski komponenti ar vienslāņu, neslēgta gredzena struktūru ar galiem, kas daļēji pārklājas griestos vai ieplakās. Šīs paplāksnes ar vismaz trim viļņiem ir izstrādātas stiprinājumu savienojumiem mašīnbūvē, automobiļu, aviācijas un kosmosa rūpniecībā un citās prasīgās nozarēs.

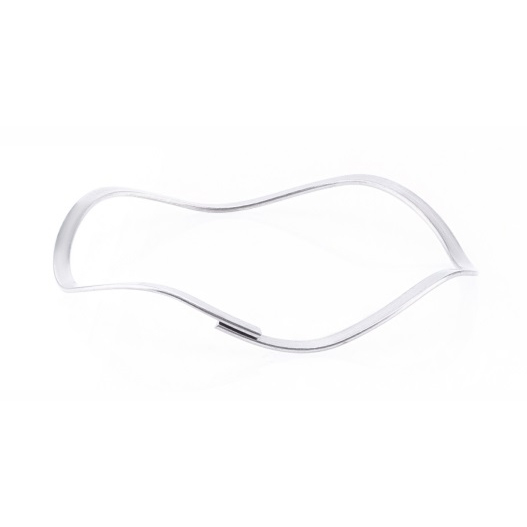

Viena pagrieziena pārklāšanās viļņu atsperu paplāksne

Galvenās iezīmes un priekšrocības

Laba elastība:Viļņu forma nodrošina lielisku elastību un pielāgojamību pie mainīgām slodzēm.
Vibrāciju slāpēšana:Efektīvi absorbē vibrāciju, samazina mehānisko troksni un palīdz pagarināt iekārtas kalpošanas laiku.
Taupa vietu:Vienslāņu kompaktā struktūra ir ideāli piemērota iekārtām ar ierobežotu telpu.
Izturība pret koroziju:Izgatavota no augstas kvalitātes nerūsējošā tērauda vai specializētiem sakausējumiem, kas nodrošina lielāku izturību dažādās darba vidēs.
Daudzpusīgs pielietojums:Plaši izmanto automobiļu, elektromehānisko iekārtu, aviācijas un kosmosa nozarē, celtniecības mašīnās un sadzīves tehnikā, lai nodrošinātu uzticamu stiprinājumu un atbalstu.

Pielietojums:

Automobiļu un elektromehāniskās iekārtas
Aviācijas un kosmosa mezgli
Celtniecības mašīnas
Sadzīves tehnika
Vispārīgi stiprinājuma savienojumi mašīnās

Vienslāņu daļējas pārklāšanās viļņu atsperu paplāksnes nodrošina drošu elastību, vibrāciju slāpēšanu un vietas efektivitāti stiprinājumu savienojumiem dažādās augstas veiktspējas nozarēs. To modernās materiālu iespējas un viļņu formas inženierija nodrošina ilgmūžību un pielāgojamību katram konkrētam izmantošanas scenārijam.

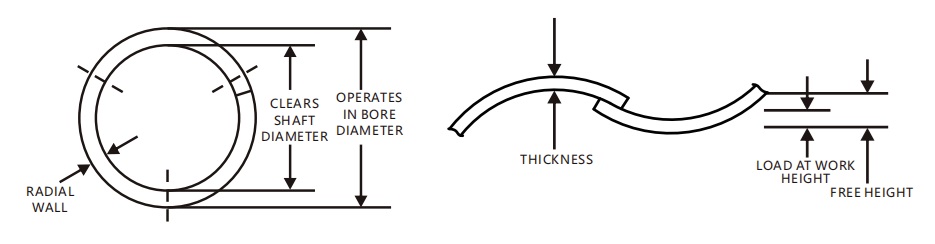

Prece Nr.

Darbojas
Caurumu diametrs (mm)

Atbloķē vārpstu
Diametrs(mm)

Slodze(N)

Darba augstums(mm)

Brīvs augstums(mm)

Atsperes ātrums(N/mm)

KBT-016

1.7

KBT-019

KBT-022

110

1.2

2.2

100

KBT-026

130

1.2

2.8

KBT-028

140

1.2

4.1

117

KBT-030

160

1.2

3.2

100

KBT-032

180

1.2

3.4

KBT-035

210

1.5

150

KBT-040

230

1.5

3.3

128

KBT-042

250

1.5

2.9

208

KBT-047

270

1.5

3.7

142

KBT-052

280

3.1

175

viena pagrieziena pārklāšanās viļņu atsperu paplāksne, ražota Ķīnā

Viena aploka viļņu paplāksnēm ir viena pagrieziena viļņu struktūra. Šī konstrukcija ļauj paplāksnei saspiešanas laikā elastīgi deformēties, nodrošinot nemainīgu iepriekšēju slodzi un vibrāciju slāpēšanu.

Apraksts
Tehniskie parametri

Apraksts

Tehniskie parametri

Prece Nr.	Darbojas Caurumu diametrs (mm)	Slodze(N)	Darba augstums(mm)	Brīvs augstums(mm)	Atsperes ātrums(N/mm)
KBT-016	16	80	1	1.7	89
KBT-019	19	90	1	2	90
KBT-022	22	110	1.2	2.2	100
KBT-026	26	130	1.2	2.8	81
KBT-028	28	140	1.2	4.1	117
KBT-030	30	160	1.2	3.2	100
KBT-032	32	180	1.2	3.4	82
KBT-035	35	210	1.5	3	150
KBT-040	40	230	1.5	3.3	128
KBT-042	42	250	1.5	2.9	208
KBT-047	47	270	1.5	3.7	142
KBT-052	52	280	2	3.1	175
