apaļas stieples viļņu atsperu paplāksnes kw sērija rūpniecībai

Apaļas stiepļu viļņu atsperu paplāksnesir precīzi konstruētas paplāksnes, kas izgatavotas no apaļa šķērsgriezuma tērauda stieples un paredzētas lielām slodzēm ar precīzu un paredzamu atsperes stingrību. To unikālā viļņu forma nodrošina uzticamu elastību un iepriekšēju slodzi plašā mehānisko savienojumu diapazonā, padarot tās ideāli piemērotas sarežģītiem inženiertehniskajiem lietojumiem.

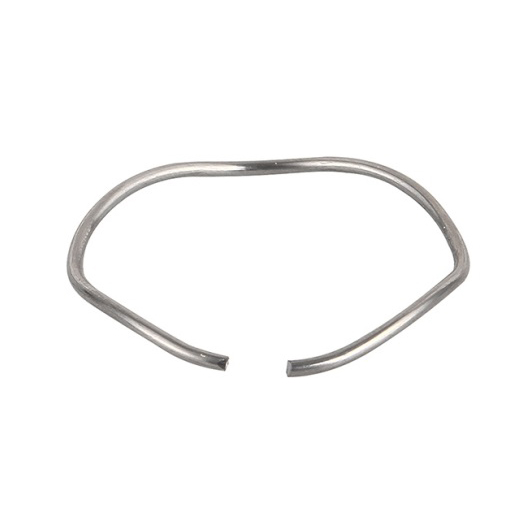

Apaļas stieples viļņveida atsperu paplāksnes

Galvenās īpašības un priekšrocības

Lieliska elastība:Īpaša viļņveida struktūra nodrošina ilgstošu elastīgu deformāciju, nodrošinot nemainīgu iepriekšēju slodzi un uzticamu darbību stresa apstākļos.
Vibrāciju slāpēšana:Efektīvi absorbē vibrāciju un triecienus, palīdzot samazināt troksni un pagarināt iekārtu kalpošanas laiku.
Vienmērīgs spiediena sadalījums:Viļņu formas konstrukcija nodrošina vienmērīgu spiedienu uz visas kontakta virsmas, samazinot lokalizēto spriedzi un uzlabojot uzticamību.
Izturība:Izgatavotas no augstas izturības materiāliem, piemēram, nerūsējošā tērauda vai leģētā tērauda, šīs paplāksnes nodrošina izcilu izturību pret koroziju un nodilumu ilgstošai lietošanai.
Pielāgojamība:Piemērotas darbam augstā temperatūrā, augstā mitrumā un korozīvā vidē, tāpēc tās ir ideāli piemērotas dažādiem rūpnieciskiem lietojumiem.
Paredzams atsperes stingrums:Nodrošina līdzīgu slodzi kā disku atsperes, taču ar lielāku precizitāti un konsekvenci.

Pielietojums:

Mehāniskie savienojumi, kam nepieciešama elastīga priekšslodze un vibrāciju slāpēšana.
Automobiļu, kosmiskās aviācijas un rūpniecības iekārtas.
Montāžas risinājumi augsttemperatūras vai korozīvas vides apstākļos.

Izvēlieties apaļās stiepļu viļņu atsperu paplāksnes lietojumiem, kur nepieciešama precīza slodzes kontrole, lieliska vibrāciju absorbcija un izcila izturība. To uzlabotā konstrukcija nodrošina optimālu veiktspēju un uzticamību pat visgrūtākajās vidēs.

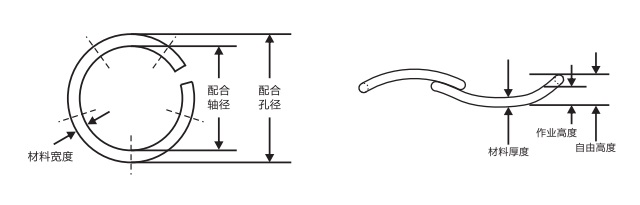

Prece Nr.	Darbojas Caurumu diametrs (mm)	Atbloķē vārpstu Diametrs(mm)	Slodze(N)	Darba augstums(mm)	Brīvs augstums(mm)	Atsperes koeficients(N/mm)
KW-0050	12.7	10.36	155.6	1.32	1.57	612.5
KW-0062	15.88	13.13	222.3	1.63	1.96	673.1
KW-0075	19.05	15.95	311.2	1.93	2.34	765.6
KW-0087	22.23	18.8	355.6	2.18	2.64	777.7
KW-0100	25.4	21.72	400.1	2.41	2.95	750.1
KW-0112	28.58	24.56	444.5	2.59	3.23	700
KW-0125	31.75	27.46	489	2.79	3.51	687.6
KW-0137	34.93	31.06	533.4	2.41	3.07	807.6
KW-0150	38.1	34.01	577.9	2.59	3.25	875
KW-0162	41.28	36.68	622.3	2.79	3.48	907.4
KW-0175	44.45	39.73	666.8	2.87	3.66	846.8
KW-0187	47.63	42.72	711.2	3.02	3.94	777.7
KW-0200	50.8	45.8	755.7	3.15	4.19	725.6
KW-0212	53.98	48.41	800.1	3.28	4.11	954.6
KW-0225	57.15	51.38	844.6	3.45	4.27	1039.2
KW-0237	60.33	54.38	889	3.58	4.52	945.9
KW-0250	63.5	57.43	933.5	3.66	4.7	896.4
KW-0262	66.68	60.3	977.9	3.89	5.16	770
KW-0275	69.85	63.42	1022.4	3.91	5.38	694.1
KW-0287	73.03	66.5	1066.8	4.01	5.33	807.6
KW-0300	76.2	70.28	1111.3	3.58	4.55	1151.3
KW-0312	79.38	73.1	1155.7	3.66	4.67	1137.5
KW-0325	82.55	76	1200.2	3.89	4.83	1277
KW-0337	85.73	79.12	1244.6	3.91	4.95	1195.1
KW-0350	88.9	82.19	1289.1	4.01	5.11	1180.2
KW-0362	92.08	85.24	1333.5	4.09	5.23	1166.7
KW-0375	95.25	88.27	1378	4.22	5.38	1179.3
KW-0387	98.43	91.31	1422.4	4.32	5.28	1473.7
KW-0400	101.6	94.44	1466.9	4.32	5.72	1050
KW-0412	104.78	97.21	1489.1	4.45	5.61	1274.5
KW-0425	107.95	100.28	1533.5	4.52	5.72	1284.5
KW-0437	111.13	103.2	1555.8	4.75	6.1	1155.7
KW-0450	114.3	106.3	1600.2	4.75	6.27	1050
KW-0462	117.48	109.47	1622.4	4.75	6.43	967.8
KW-0475	120.65	112.55	1666.9	4.83	6.53	979.5
KW-0487	123.83	115.7	1689.1	4.83	6.71	898.6
KW-0500	127	118.67	1733.6	4.95	6.73	974.9
KW-0512	130.18	121.21	1778	5.08	6.96	945.9
KW-0525	133.35	124.28	1822.5	5.18	7.09	956.7
KW-0537	136.53	127.94	1866.9	4.75	6.22	1267.2
KW-0550	139.7	131.11	1911.4	4.75	6.38	1175.8
KW-0562	142.88	134.19	1955.8	4.83	6.22	1400
KW-0575	146.05	137.31	2000.3	4.83	6.38	1291
KW-0587	149.23	140.31	2044.7	5	6.65	1238.5
KW-0600	152.4	143.36	2089.2	5.08	6.81	1209.6

Prece Nr.

Darbojas
Caurumu diametrs (mm)

Atbloķē vārpstu
Diametrs(mm)

Slodze(N)

Darba augstums(mm)

Brīvs augstums(mm)

Atsperes koeficients(N/mm)

KW-0050

12.7

10.36

155.6

1.32

1.57

612.5

KW-0062

15.88

13.13

222.3

1.63

1.96

673.1

KW-0075

19.05

15.95

311.2

1.93

2.34

765.6

KW-0087

22.23

18.8

355.6

2.18

2.64

777.7

KW-0100

25.4

21.72

400.1

2.41

2.95

750.1

KW-0112

28.58

24.56

444.5

2.59

3.23

700

KW-0125

31.75

27.46

489

2.79

3.51

687.6

KW-0137

34.93

31.06

533.4

2.41

3.07

807.6

KW-0150

38.1

34.01

577.9

2.59

3.25

875

KW-0162

41.28

36.68

622.3

2.79

3.48

907.4

KW-0175

44.45

39.73

666.8

2.87

3.66

846.8

KW-0187

47.63

42.72

711.2

3.02

3.94

777.7

KW-0200

50.8

45.8

755.7

3.15

4.19

725.6

KW-0212

53.98

48.41

800.1

3.28

4.11

954.6

KW-0225

57.15

51.38

844.6

3.45

4.27

1039.2

KW-0237

60.33

54.38

889

3.58

4.52

945.9

KW-0250

63.5

57.43

933.5

3.66

4.7

896.4

KW-0262

66.68

60.3

977.9

3.89

5.16

770

KW-0275

69.85

63.42

1022.4

3.91

5.38

694.1

KW-0287

73.03

66.5

1066.8

4.01

5.33

807.6

KW-0300

76.2

70.28

1111.3

3.58

4.55

1151.3

KW-0312

79.38

73.1

1155.7

3.66

4.67

1137.5

KW-0325

82.55

1200.2

3.89

4.83

1277

KW-0337

85.73

79.12

1244.6

3.91

4.95

1195.1

KW-0350

88.9

82.19

1289.1

4.01

5.11

1180.2

KW-0362

92.08

85.24

1333.5

4.09

5.23

1166.7

KW-0375

95.25

88.27

1378

4.22

5.38

1179.3

KW-0387

98.43

91.31

1422.4

4.32

5.28

1473.7

KW-0400

101.6

94.44

1466.9

4.32

5.72

1050

KW-0412

104.78

97.21

1489.1

4.45

5.61

1274.5

KW-0425

107.95

100.28

1533.5

4.52

5.72

1284.5

KW-0437

111.13

103.2

1555.8

4.75

6.1

1155.7

KW-0450

114.3

106.3

1600.2

4.75

6.27

1050

KW-0462

117.48

109.47

1622.4

4.75

6.43

967.8

KW-0475

120.65

112.55

1666.9

4.83

6.53

979.5

KW-0487

123.83

115.7

1689.1

4.83

6.71

898.6

KW-0500

127

118.67

1733.6

4.95

6.73

974.9

KW-0512

130.18

121.21

1778

5.08

6.96

945.9

KW-0525

133.35

124.28

1822.5

5.18

7.09

956.7

KW-0537

136.53

127.94

1866.9

4.75

6.22

1267.2

KW-0550

139.7

131.11

1911.4

4.75

6.38

1175.8

KW-0562

142.88

134.19

1955.8

4.83

6.22

1400

KW-0575

146.05

137.31

2000.3

4.83

6.38

1291

KW-0587

149.23

140.31

2044.7

6.65

1238.5

KW-0600

152.4

143.36

2089.2

5.08

6.81

1209.6
