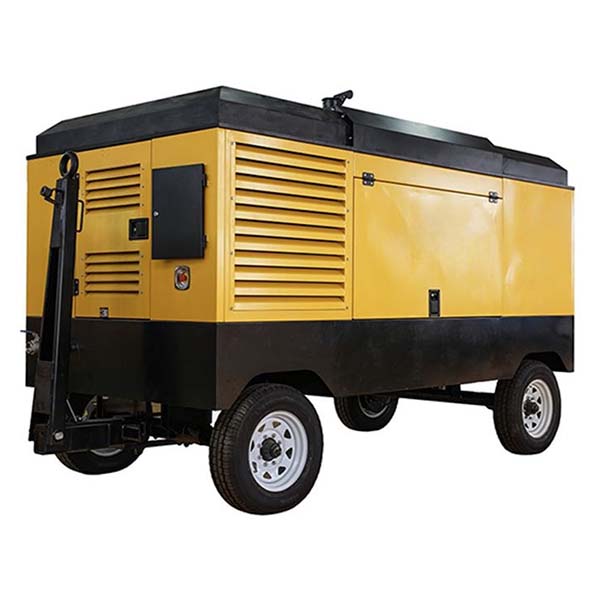

pārnēsājams vilkšanas aiz dīzeļdegvielas rotācijas skrūves gaisa kompresors

Pārnēsājams velkams dīzeļdzinēja rotācijas skrūves gaisa kompresors ir efektīva kompresijas iekārta, kas paredzēta sarežģītām un skarbām vidēm ar augstu mobilitāti un labu pielāgošanās spēju.

Apraksts

Pārnēsājamais velkamais dīzeļdzinēja rotācijas skrūves gaisa kompresors, kas apvieno augstu efektivitāti, zemu enerģijas patēriņu un vienkāršu ekspluatāciju un apkopi, ir ideāli piemērots inženiertehniskajiem projektiem, kuriem nepieciešama elastīga mobilitāte un ātra izvietošana. Tas nodrošina noturīgu un stabilu darbību pat skarbos vides apstākļos, tostarp augstā temperatūrā, zemā temperatūrā un lielā augstumā, tāpēc tas ir neaizstājams raktuvju spridzināšanas darbos, hidroelektrostaciju būvniecībā, autoceļu būvē un citur.

Pārnēsājamā dīzeļdzinēja rotācijas skrūves gaisa kompresora darbības princips

  • Rotācijas skrūves tehnoloģija:Kompresora būtība ir tāda, ka tajā tiek izmantots pāris savstarpēji savienotu spirālveida rotoru, kas nepārtraukti un bez pulsācijām saspiež un piegādā gaisu, nodrošinot stabilu un efektīvu gaisa plūsmu sarežģītiem rūpnieciskiem lietojumiem.
  • Liels rotors un mazs ātrums:Kompresora galvenā korpusa lielais rotors un zema ātruma konfigurācija nodrošina stabilitāti pie lielām slodzēm, samazina mehānisko nodilumu un pagarina iekārtas kalpošanas laiku.
  • Divpakāpju kompresija:Divpakāpju sistēma uzlabo enerģijas pārveides efektivitāti un izejas spiedienu, vienlaikus samazinot iekārtas enerģijas patēriņu.
  • Automātiskā regulēšanas sistēma:Inteliģentā vadības sistēma automātiski regulē dzinēja apgriezienus un droseles padevi atkarībā no gāzes patēriņa, nodrošinot energotaupīgu darbību.

Galvenās funkcijas

  1. Augsta mobilitāte:Kompakta, velkama konstrukcija ļauj ātri un viegli pārvietoties starp objektiem, ātri apmierinot dažādas darbības vajadzības.
  2. Pielāgojamība skarbiem vides apstākļiem:Uzticama darbība augstā vai zemā temperatūrā, putekļos un lielā augstumā, nodrošinot, ka vides apstākļi neietekmē veiktspēju.
  3. Augsta efektivitāte un enerģijas taupīšana:Efektīva divpakāpju skrūves kompresija un inteliģentā vadības sistēma automātiski regulē izejas jaudu, ievērojami samazinot degvielas patēriņu.
  4. Ilgtermiņa garantija:Šneka uzņēmējam ir 5 gadu vai 10 000 stundu īpaši ilga garantija, kas nodrošina uzticamību un ilgmūžību.
  5. Vienkārša ekspluatācija un zemas uzturēšanas izmaksas:Lietotājam draudzīgs interfeiss un vienkārša uzturēšanas konstrukcija samazina ikdienas uzturēšanas sarežģītību un izmaksas.

Pielietojuma jomas

  • Raktuvju spridzināšana:Augstspiediena gaisa padeve rūdas drupināšanai, spridzināšanas un urbšanas darbiem kalnrūpniecībā.
  • Hidroelektrostaciju būvniecība:Atbalsta iekārtu uzstādīšanu, tīrīšanu un spiediena testēšanu, lai nodrošinātu netraucētu būvniecības procesu norisi.
  • Autoceļu un infrastruktūras būvniecība:Nodrošina uzticamu saspiesto gaisu infrastruktūras projektiem, atbalstot urbšanu, uzstādīšanu, apkopi un citus darbus.
  • Zemūdens urbšana bez rakšanas darbiem:Nodrošina nepārtrauktu augstspiediena gaisa padevi pilsētu pazemes cauruļvadu būvniecībai un urbšanai bez rakšanas darbiem, līdz minimumam samazinot zemes traucējumus.
  • Smagā rūpniecība un ražošana:Iekārtu tīrīšana, smidzināšana un pneimatiskie instrumenti tērauda, metalurģijas, naftas ķīmijas un saistītajās nozarēs.

Galvenās konfigurācijas un tehniskie aspekti

  • Dzinēja konfigurācija:

    • Dongfeng Cummins:Uzlabota konstrukcija stabilai darbībai ar lielu slodzi, augstām izmaksām un vieglai apkopei.
    • Oriģinālais Volvo:Volvo: zems degvielas patēriņš, ilgs kalpošanas laiks, uzticams zemā temperatūrā un lielā augstumā, ar globālu garantiju (3000 stundas vai 2 gadi).
  • Gaisa filtrēšanas sistēma:ASV Frigidaire sistēma ar lielu putekļu ietilpību, ilgu nomaiņas ciklu un trīs pakāpju filtrāciju, lai aizsargātu dzinēju un kompresoru.
  • Degvielas sistēma:Liela ietilpības tvertne samazina degvielas uzpildes biežumu; trīs pakāpju degvielas filtrs aizsargā degvielas sūkni un inžektoru, nodrošinot uzticamību un vieglu apkopi.
  • Vadības sistēma:Integrētas funkcijas (aizsardzība, displejs, palaišana, izslēgšana), ar globālo GPS un GRPS attālināto uzraudzību, lai reāllaikā sekotu līdzi stāvoklim un efektīvi pārvaldītu.
Tehniskie parametri1
pārnēsājams vilkšanas aiz dīzeļdegvielas rotācijas skrūves gaisa kompresors
Modelis B1850D-21T B1520D-40T B1380D-40T B1700D-10T B1300D-35F B1200D-30T B1100D-25T B850-24T B950D-17T
Posms divi
Gaisa jauda 1850CFM 1520CFM 1380CFM 1700CFM 1300CFM 1200CFM 1100CFM 850CFM 950CFM
Gaisa jauda 52.4m3/min 43m3/min 39m3/min 48.2m3/min 36.8m3/min 34.0m3/min 31.2m3/min 24.1m3/min 26.9m3/min
Darba spiediens 21bar 25bar 25bar 10bar 35bar 30bar 25bar 24bar 17bar
Skrūves eļļa 145L,38,3gal 110L,29gal 100L,26,4gal 90L,23,8gal
Dīzeļdzinējs volvo cummins
Dzinēja modelis TAD1643VE-B QSM15-77C QSZ13-C550-30 L9-C430 QSL8.9-C360-30
Jauda 768HP,565kw 755HP,563kw 550HP,410kw 430HP, 321kw 360HP, 264kw
Nominālais, tukšgaitas ātrums 1900rpm, 1350rpm 1900rpm,1350rpm 2050rpm, 1350rpm 1800rpm,1350rpm 1900rpm,1350rpm 1850rpm, 1350rpm 1900rpm, 1350rpm 1800rpm, 1350rpm 2000rpm, 1350rpm
Emisija ES IIIA posms
Akumulatora spriegums 24V
Degvielas tvertne 1200L, 317 galonu 1000L,264 gal 800L, 216,5 gal 700L,185 gal 700L,158,5gal 600L,158,5gal
Savienotājs 3/4 "x1, 2 "x1
Svars 8400kg 8500kg 7200kg 4600kg 4500kg 4300kg
Izmēri(DxŠxV)Uzmontēts uz bukses 4800x2200x2650mm 5000x2200x2250mm 4200x2200x2250mm 3650x2030x1860mm 3650x2030x18600mm 3900x1860x2000mm
Izmēri (DxŠxV)Tow 5370x2200x2850mm 5600x2200x2500mm N/A 4040x2030x2230mm 4040x2030x2200mm 4040x2030x2200mm
Troksnis 85 dB
Darba temperatūra -10°C līdz +55°C (citas temperatūras var pielāgot)
Tehniskie parametri2
pārnēsājams vilkšanas aiz dīzeļdegvielas rotācijas skrūves gaisa kompresors
Modelis B1200D-10T B750D-21T B680D-20T B850D-10T B605D-17T B550D-16T B406D-7T B375D-12T B185D-7T
Posms divi viens divi viens
Gaisa jauda 1200CFM 750CFM 680CFM 850CFM 605CFM 550CFM 406CFM 375CFM 185CFM
Gaisa jauda 34m3/min 21.2m3/min 19.3m3/min 24.1m3/min 17.1m3/min 15.6m3/min 11.5m3/min 10.6m3/min 5.2m3/min
Darba spiediens 10 bāru 21bar 20bar 10bar 17bar 16bar 7bar 12bar 7bar
Skrūves eļļa 90L, 23,8gal 80L,21gal 70L,18,5gal 50L,13,2gal 40L,10,6gal 20L,5,3gal
Dīzeļdzinējs cummins kubota
Dzinēja modelis QSL8.9-C360-30 QSL8.9-C325-30 QSC8.3-C260-30 QSB5.9-C210-30 QSB3.9-C150 V2403-CR-E3
Jauda 360HP, 264kw 325HP,242kw 260HP,194kw 210HP, 154kw 150HP, 110kw 48.9HP, 36kw
Nominālais, tukšgaitas ātrums 2000rpm, 1350rpm 1800rpm,1350rpm 2000rpm,1350rpm 2200rpm, 1350rpm 2050 apgr./min, 1350 apgr./min 2600 apgr./min, 1600 apgr./min
Emisijas ES IIIA posms
Akumulatora spriegums 24V 12V
Degvielas tvertne 700L, 158,5 galoni 600L,158,5 gal 250L,66 gal 200L,52,8 gal 140L, 40gal 90L,23,8gal
Savienotājs 3/4 "x1, 2 "x1 3/4 "x2
Svars 4500 kg 4300kg 4200kg 3000kg 2700kg 1800kg 1250kg
Izmēri (DxŠxV)Uzmontēts uz bukses 3750x2030x1860mm 3650x2030x1860mm 3900x1860x2000mm 2700x1550x1700mm 2377x1400x1776mm 2060x1200x1200mm
Izmēri (DxŠxV)Tow 4140x2030x2250mm 4040x2030x2250mm 4370x1860x2450mm 3950x2050x1980mm 3950x2050x1980mm 3300x1920x202070mm 3300x1920x2070mm 3400x1650x1500mm
Troksnis 85 dB 76dB
Darba temperatūra -10°C līdz +55°C (citas temperatūras var pielāgot)
