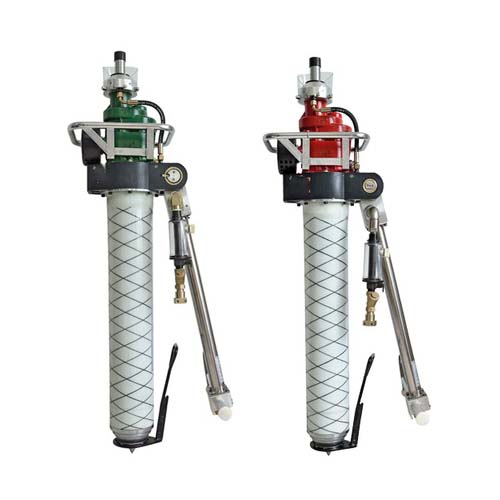

Pneimatiskā enkuru urbšanas iekārta

Pneimatiskā enkuru urbšanas iekārta tuneļu rakšanai un kalnrūpniecībai

Pneimatiskā enkuru urbšanas iekārta tiek darbināta ar saspiestu gaisu un ir īpaši izstrādāta klinšu skrūvju atbalstam un klinšu nostiprināšanai pazemes projektos, piemēram, tuneļos, raktuvēs un uz ceļiem. To raksturo kompakta konstrukcija, vienkārša ekspluatācija, iekšējā drošība un liela pielāgošanās spēja.

Sazinieties ar mums
Apraksts

Pneimatiskā enkuru urbšanas iekārta

Pneimatiskā enkuru urbšanas iekārta ir ļoti efektīva urbšanas ierīce, ko darbina saspiests gaiss un kas īpaši izstrādāta atbalsta darbiem ogļraktuvju ceļos un vidējas cietības iežu veidojumos. Ar to var urbt enkurskrūvju un kabeļu caurumus, kā arī sajaukt, uzstādīt un nostiprināt sveķu kārtridžu enkurskrūves. Ar šo aprīkojumu enkurskrūvju uzstādīšanu un sākotnējo iepriekšēju pievilkšanu var veikt vienā solī bez papildu instrumentiem.

Pneimatiskās enkuru urbšanas iekārtas galvenās iezīmes

  • Kompakta konstrukcija un neliels svars, viegli pārnēsājams un lietojams, piemērots darbam slēgtās telpās.
  • Aprīkots ar augstas veiktspējas pneimatisko motoru un vienmērīgu pārnesumkārbu, kas nodrošina spēcīgu jaudu, klusu darbību un iekšēju drošību pret sprādzieniem.
  • Liels griezes moments un liels rotācijas ātrums atbilst efektīvas urbšanas un ātras uzstādīšanas prasībām.
  • Vienkārša ikdienas apkope, zems atteices biežums un izcila izturība, kas to padara piemērotu ilgstošai nepārtrauktai darbībai.

Pielietojuma jomas

Pneimatiskā enkuru urbšanas iekārta tiek plaši izmantota ogļu raktuvju ceļos, tuneļu balstu un enkurskrūvju/kabeļu izbūvē klinšu ceļos. Tā ir īpaši piemērota pazemes vidē ar augstām sprādziendrošības prasībām un ierobežotu darba telpu, efektīvi uzlabojot enkurskrūvju uzstādīšanas efektivitāti un drošību.

Tehniskie parametri
pneimatiskā enkuru urbšanas iekārta tuneļu rakšanai un kalnrūpniecībai
Prece Vienība TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3.6 TB-130-4.2
Darba gaisa spiediens Mpa 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63
Nominālais rotācijas ātrums r/min 220 206 240 265 310
Nominālais griezes moments N.m 120 130 130 130 130
Griezes moments N.m 210 220 260 220 280
Rotācijas ātrums bez slodzes r/min ≥560 ≥560 ≥540 ≥580 ≥720
Maksimālā izejas jauda kW 2.7 2.8 3.2 3.6 4.2
Gaisa patēriņš kubikmetri minūtē 4.4 4.5 5.0 5.0 6.5
Maksimālā vilkme kN 8 8 8 8 7.9
Skalošanas ūdens spiediens Mpa 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2
Troksnis dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
Urbšanas astes savienojuma izmērs mm S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
Enkuru urbšanas iekārtas modeļa numurs A tips B tips C tips Piezīme: Citu augstumu urbšanas iekārtas var pielāgot atkarībā no ogļu raktuves brauktuves augstuma.
Maksimālais pilnas mašīnas augstums mm 2457±50 3057±50 3657±50
Minimālais komplektētās mašīnas augstums mm 1126±50 1276±50 1426±50
Svars Kg 47 50 57
