mobilā membrānas slāpekļa ražošanas sistēma cauruļu izpūšanai

Mobilā membrānas slāpekļa sistēma izmanto skrūves zemspiediena gaisa kompresora, membrānas slāpekļa separatora un augstspiediena slāpekļa pastiprinātāja kompresora kombināciju, kas var nodrošināt augstas tīrības pakāpes slāpekli ar plūsmas ātrumu 20 Nm³/min un spiedienu no 15 līdz 35 MPa.

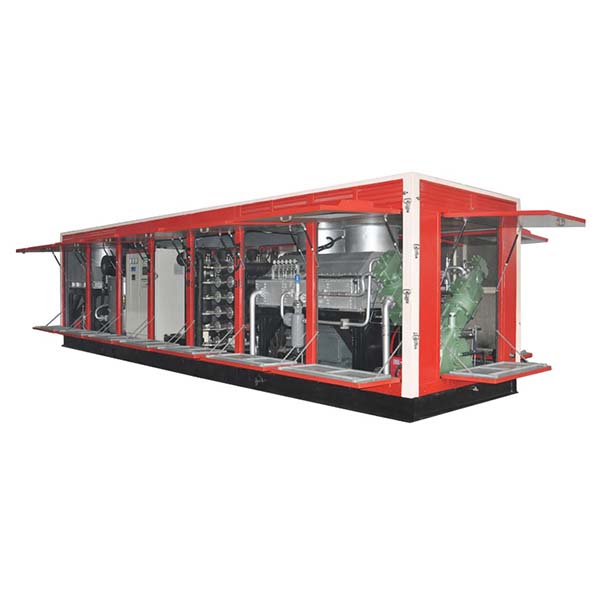

Uz platformas montējama moduļu konstrukcija

Sistēmā ir izmantota uz platformas montējama modulāra konstrukcija, kas sastāv no divām neatkarīgām platformām:
1. Pirmā slīdne:ietver zemspiediena gaisa kompresora moduli un membrānas atdalīšanas slāpekļa moduli.
2. Otrais slīdnis:Ietver augstspiediena slāpekļa saspiešanas moduli.
Iekārtai ir ar gaisu dzesējama konstrukcija, to darbina dīzeļdzinējs, tā ir aprīkota ar metāla vāku un to var uzstādīt uz transportlīdzekļa šasijas, tāpēc tā ir piemērota izmantošanai naftas laukos un citās lauka apstākļos.

Mobilās membrānveida slāpekļa sistēmas īpašības

1. Modulāra konstrukcija:Katrs komponents darbojas neatkarīgi, lai atvieglotu transportēšanu, uzstādīšanu un apkopi.
2. Efektīva slāpekļa ražošana:Lai ātri un stabili ražotu vairāk nekā 95 % augstas tīrības pakāpes slāpekli, tiek izmantota membrānu atdalīšanas tehnoloģija.
3. Nav nepieciešamas ķimikālijas:Tīra fizikālā atdalīšana bez piesārņojuma vai blakusproduktiem – videi draudzīga un enerģijas taupīšana.
4. Augsts izejas spiediens:Nodrošina augsta spiediena slāpekli līdz 35 MPa dažādām rūpniecības vajadzībām.
5. Pielāgojams skarbai videi:Ar gaisu dzesējama sistēma neprasa ūdeni, piemērota tuksneša, jūras, aukstuma vai augstas temperatūras vidēm.
6. Plaši pielietojams:Izmantojams naftas un gāzes ieguvē, cauruļvadu uzturēšanā, ogļu slāņa metāna ieguvē, sašķidrinātās dabasgāzes stacijās un citur.

Mobilo membrānu slāpekļa ražošanas sistēmas darbības princips

1. Gaisa saspiešana:Atmosfēras gaiss tiek saspiests līdz 1,4 MPa ar dīzeļdzinēja darbināmu skrūves gaisa kompresoru, tad tiek filtrēts un žāvēts, lai iegūtu tīru saspiestu gaisu.
2. Slāpekļa ražošana ar membrānas atdalīšanu:Tīrs saspiestais gaiss nonāk membrānas slāpekļa ģeneratorā, kur skābeklis, oglekļa dioksīds un ūdens tvaiki tiek izvadīti ar membrānas difūzijas palīdzību, bet slāpeklis tiek saglabāts. Tādējādi tiek iegūts 1,2 MPa, ≥ 95 % tīrības slāpeklis.
3. Augsta spiediena saspiešana:Zemspiediena slāpekli paaugstina ar gaisu dzesēta virzuļa pastiprinātājs līdz 15-35 MPa augstspiediena lietojumiem.

Mobilo membrānu slāpekļa sistēmas sastāvs

• Gaisa kompresora bloks:Dīzeļdegvielas vai elektriskās piedziņas skrūves kompresors ar vietējo vadības sistēmu.
• Membrānveida slāpekļa ražošanas bloks:Gaisa attīrīšanas sistēma, membrānas modulis un centrālā vadības sistēma.
• Augstspiediena slāpekļa pastiprinātājs:Paaugstina slāpekļa spiedienu līdz 35 MPa augstspiediena padeves vajadzībām.
• Palīgierīces:Dīzeļdegvielas ģeneratori, degvielas tvertnes, konteineri/skid moduļi (vienvietīgi/divvietīgi/daudzvietīgi skid moduļi) un palīgiekārtas, piemēram, putu dozēšanas sūkņi, ja nepieciešams.

Mobilās membrānveida slāpekļa sistēmas lietojuma jomas

1. Naftas atradņu naftas ieguve un uzlabošana:
   • Naftas urbuma spiediena uzturēšana, sabrukuma novēršana
   • Slāpekļa piedziņa, lai uzlabotu jēlnaftas ieguvi
   • Gāzes pacelšanas operācijas, avāriju samazināšana, ražošanas palielināšana
   • Skābināšanas/šķembu raudzēšana, lai likvidētu veidojumus un uzlabotu ieguvi.
   • Tvaika caurlaidība termiskās ieguves uzlabošanai
   • Sārņu blīvuma kontrole speciālai urbšanai
   • Aku tīrīšana, piesārņojuma samazināšana
   • Virsmaktīvo vielu nesējs urbuma darbības optimizācijai
2. cauruļvadu uzturēšana:
   • Cauruļvadu izpūšana ūdens/nešķidrumu noņemšanai
   • Spiediena pārbaude drošībai
   • Slāpekļa nomaiņa uzliesmojošos cauruļvados
   • Avārijas remonts noplūžu kontrolei
   • Gāzes blīvējuma aizsardzība, lai novērstu koroziju/oksidāciju
3. Citi rūpnieciskie lietojumi:
   • Ogļu slāņa metāna ieguve gāzes atgūšanai
   • Dabasgāzes savākšanas stacijas drošai uzglabāšanai/transportēšanai.
   • sašķidrinātās dabasgāzes pieņemšanas stacijas uzglabāšanai zemā temperatūrā un slāpekļa hermetizācijai.
   • jūras urbšanas platformas sprādziendrošai/inertai videi.
   • dabasgāzes attīrīšanas iekārtas desulfurizācijai, dehidratācijai, slāpekļa aizstāšanai u. c.
